Проводка в Rust — распределение энергии
Не вешайте всё на одну линию. Root Combiner суммирует источники, Electrical Branch отводит точные rW (турель 10, SAM 25), Splitter делит на три равные ветки.
Проводка — это управление потоком rW. Главная ошибка новичка — подключение всех устройств к одной линии. Используйте специализированные компоненты для правильного распределения.
← Батареи | Автоматика →
Сравнительная таблица компонентов
| Компонент | Функция | Основное применение | |
|---|---|---|---|
| Root Combiner | Суммирует 2 источника | Объединение панелей или ветряков (цепочкой — больше двух) |
| Electrical Branch | Отвод фиксированной доли | Питание одного устройства (турель, SAM) |
| Splitter | Деление на 3 равные части | Параллельное питание групп ламп или 3 турелей |
Основные компоненты сети
1. Electrical Branch (ответвитель)
Самый важный предмет в электросети базы.
Логика: вы устанавливаете, сколько rW устройство должно «отщипнуть» на порт Branch Out. Оставшаяся энергия уходит на порт Power Out.
Зачем: если у вас 100 rW, можно забрать 10 rW на турель, а 90 rW пустить дальше на базу. Это исключает отключение всей базы при перегрузке одной ветки.
| Порт | Роль |
|---|---|
| Power In | Вход |
| Branch Out | Отвод (настраивается в rW) |
| Power Out | Остаток энергии |
Схема «Золотой стандарт» с Branch — в введении.
2. Splitter (разветвитель)
Логика: берёт входящую энергию и делит её на три равных порта (Power Out 1–3).
Если подали 30 rW, каждый порт получит по 10 rW. Если один порт не нагружен, энергия теряется — Splitter не перераспределяет остаток на другие порты.
| Параметр | Значение |
|---|---|
| Крафт | 100 металла, верстак 1 |
3. Root Combiner
Логика: склеивает выходы двух источников в один сигнал. Нужно больше двух — ставьте цепочку Combiner.
Принимает только генераторы (солнечные панели, ветряки, генераторы). Не подключайте батареи или другие компоненты — работать не будет.
| Порт | Роль |
|---|---|
| Root Power 1 / 2 | Входы от источников |
| Combined Power Out | Общий выход в батарею |
Пример: солнечная панель + ветряк — в источниках питания.
Правила топологии сети
Источник → батарея
Сначала все панели и ветряки идут в Root Combiner, затем в Power In батареи.
Солнечная панель ──┐
├── Root Combiner ──► Power In (Батарея)
Ветряк ────────────┘
Батарея → база
Из батареи (Power Out) энергия идёт на первый Electrical Branch.
Приоритетность
Все критически важные системы (защита, SAM-сайт) должны питаться от Branch Out отдельных ответвителей — их работа не должна зависеть от общего состояния цепи.
Пример:
Ветряк ──► Батарея ──► Branch (25 rW) ──► SAM-сайт [25 rW]
└── Power Out ──► турели, ферма, свет
Для нескольких турелей — цепочка Branch: 10 rW на каждую с Power Out на следующий Branch. Схемы — в обороне и турелях.
Электропечи: каскад Splitter
Электропечь (Electric Furnace) ест 3 rW. Девять печей = 27 rW; большая батарея (Large Battery) отдаёт до 100 rW.

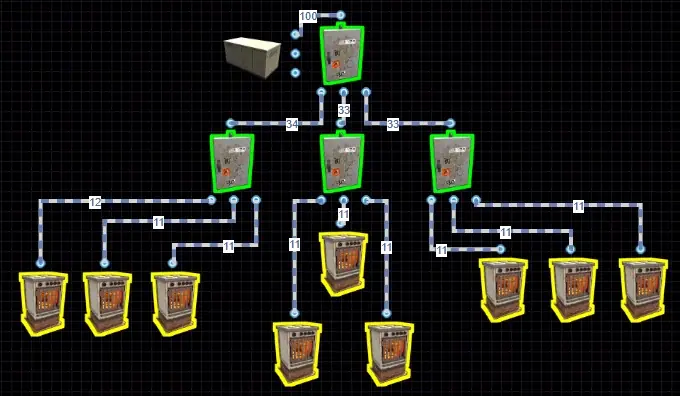

Разветвитель (Splitter) делит вход на три равные линии. Каскад 1 → 3 → 9 запитывает девять одинаковых потребителей с одной батареи:
На схеме 100 rW сначала делятся на три линии (~33), затем ещё на три (~11). Печи хватает 3 rW, запас на линии не мешает. Если остаток нужен свету или турелям — сажайте каждую печь на Electrical Branch 3 rW, а не на Splitter: Splitter не возвращает неиспользованную долю соседним портам.
Трубы сырья и слитков — отдельно: ящик → печь → склад.
FAQ
Splitter или Branch?
Используйте Branch, если нужно точное количество rW для конкретного прибора (турель 10, электропечь 3, SAM 25). Используйте Splitter, только если нужно запитать три одинаковых устройства (три лампы или каскад электропечей).
Почему сеть гаснет при подключении турелей?
Вы используете Splitter, который делит энергию поровну, или суммарная нагрузка превышает возможности источника / батареи. Решение: Branch с настройкой 10 rW на турель.
Есть ли ограничение на количество последовательных Branch?
Теоретически нет, но каждый компонент — лишний провод и точка потенциальной поломки. Старайтесь делать цепочку лаконичной.
Есть ли лимит длины провода?
До 30 метров на один отрезок. Красный провод — линия слишком длинная; ставьте промежуточный Branch или Splitter. Подробнее — в введении.
Итог
Сначала собираем энергию через Root Combiner, затем фильтруем через цепочку Branch, чтобы каждое устройство получало ровно столько rW, сколько нужно. Следующий этап — автоматизация через датчики.
